GT-P3100 Samsung Galaxy Tab2 7.0 modificação na placa




A placa dele falhava, apagava e nunca carregava bateria, fiz uma ressolda com estação no controlador da região frontal da placa [U706] o que me deu tensão no conector da bateria, cerca de 4.2V, o fusistor que fica do lado direito do capacitor grande, abaixo do conector da bateria estava estourado, retirei ele, e então resolvi soldar um conector comum micro usb na placa.





OBS: Não usei o pino 4 ID do conetor micro usb.
Conector USB:

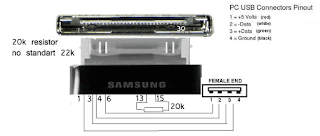

pino [1] 5V ----------- pino (2) do jumper
pino [2] D- ----------- trilha (4) do conector de 30 pinos
pino [3] D+ -----------trilha (3) do conector de 30 pinos
pino [5] GND -------- trilha (1) do conector de 30 pinos


Não tem muito segredo, a última modificação foi colocar 3 pinos para jumpear onde será a alimentação, já que existe pelo menos 3 modos nessa placa com o defeito apresentado.
(  Conector:   [1][2][3] )   ( [1-2][3] DADOS ),  ( [1][2-3]  OTG ),     ( [1-2-3] CARGA )

Usei um como esse da imagem acima, o pino do meio (2) sendo os 5V que vem do cabo de força ( pino 1 do conector micro usb) o pino (1) ligado a trilha  [6] [ V_ACESSORY_5.0V ]  do conector de 30 pinos, e o pino (3) ligado na trilha [7-8 jumpear essas duas trilhas ][ V_BUS_1 ],sendo assim tive 3 modos, (1-2), (2-3),(1-2-3), para o jumper usei uma conexão velha de porta usb frontal e soldei os fios, fazendo assim os modos de jumper.



OBS: Usei fios de cobre de pequenas bobinas de carregador de celular, são fortes finos e tem um ótimo revestimento de verniz, o que facilita bastante o trabalho para soldar nas  trilhas e fazer longas conexões.

Posteriormente colocarei a foto com o jumper, bom galera, essas foram as modificações que fiz nesse aparelho,essa foi minha solução para o defeito que ele apresentava, ele funciona bem com uma bateria de celular de 1900mah com uma excelente durabilidade na carga.


Esquemas:
Samsung GT-P3100 Galaxy Tab 2 7.0 Schematics
Samsung GT-P3100 Galaxy Tab 2 7.0 Cover, Level 2, 3 repair

O autor não se responsabiliza se houver danos aos aparelhos por tentativa de reparo dos leitores, pois as devidas modificações foram feitas nas condições acima apresentadas.

Os Artigos aqui divulgados são para estudo e desenvolvimento da comunidade de T.I, Eletrônica, e comunidade Android.

Atualização: 27/11/2016 [ Soldei um fio do pino (2) do jumper para o lado esquerdo (+) do capacitor grande [C744], logo abaixo do conector da bateria. ]

Leonardo Brito de Oliveira (ShadowVp)





8 comentários:

  1. vc fazendo essa adapitaçao o tablet reconhece no pc?

    ResponderExcluir
    Respostas
    1. cara reconheceu sim! porém estou trabalhando em uma pequena placa pra por na lateral e facilitar o trabalho

      Excluir
  2. Tens como enviar fotos melhores da adaptação do conector nas trilhas

    ResponderExcluir
  3. Olá, existe alguma forma de você mandar as fotos do jumper com uma qualidade melhor? Obrigado!

    ResponderExcluir
  4. Olá, existe alguma forma de você colocar a imagem dos jumpers mais nítidas? Obrigado!

    ResponderExcluir
  5. cara se eu quiser somente trocar o 30 pinos pelo micro usb posso utilizar o 4 pino como pino se estado?

    ResponderExcluir
  6. se eu trocar o 30 pinos pelo micro usb sem adaptar a bateria posso só fazer a solta correspondente ou ainda tenho que fazer o jump?

    ResponderExcluir
    Respostas
    1. Funciona sim! Eu fiz à mais, pois queria realizar alguns testes, atualmente ele está com uma bateria maior, e estou carregando ele por um conector de Nokia, já que não vou mais alterar nada na ROM.

      Excluir
